Cambio de las ruedas de moldeo 3 y 4
Desmontaje y montaje completo de las ruedas de moldeo 3 y 4 de la fundición de Chuquicamata, desde los rayos, polines y cremalleras hasta el sistema hidráulico, el take off y las romanas, con su puesta en marcha y calibración. Dotación de 150 trabajadores en doble turno.
La rueda de moldeo es el último paso de la fundición: un carrusel de moldes que recibe el cobre refinado, lo solidifica en forma de ánodos y los retira para su enfriamiento. LTF desmontó por completo las ruedas 3 y 4, con sus rayos, polines, cremalleras, motores, reductores, sistemas de enfriamiento, take off y romanas, y montó todos los elementos nuevos.
Con la estructura montada se instaló el sistema hidráulico y se hizo su limpieza por flushing antes de la puesta en marcha y la calibración de los elementos. El proyecto se ejecutó con 150 trabajadores en sistema de doble turno.
Alcance ejecutado.
Lo que LTF ejecutó en esta obra, partida por partida. La foto acompaña cada partida a medida que avanza.
- 01

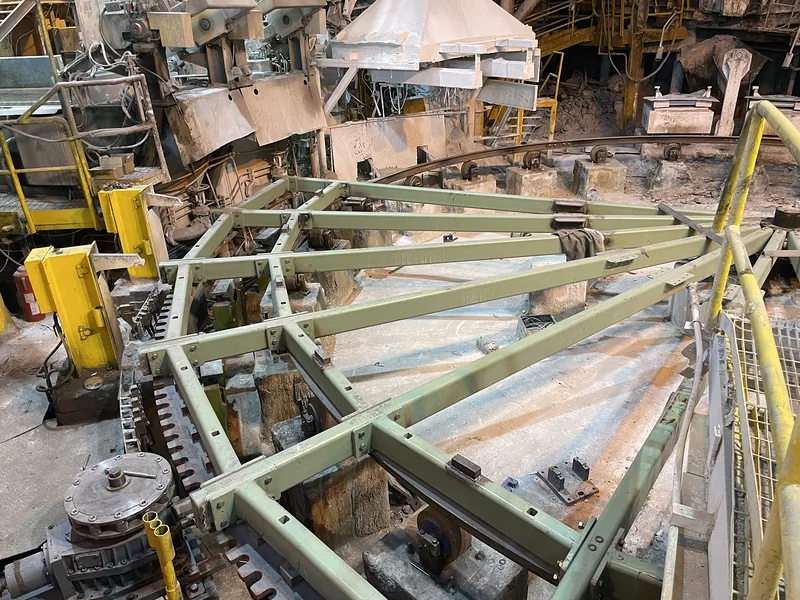

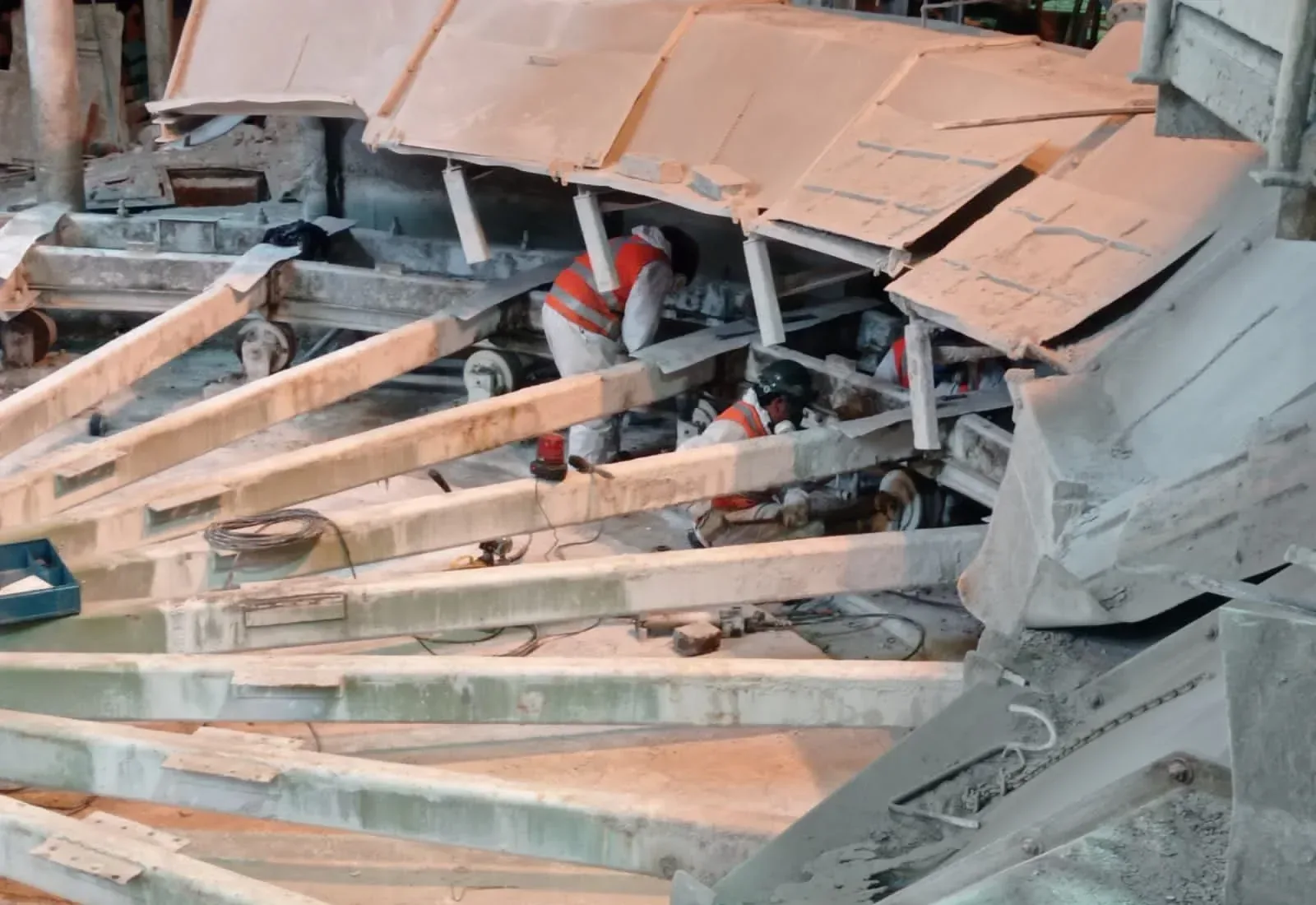

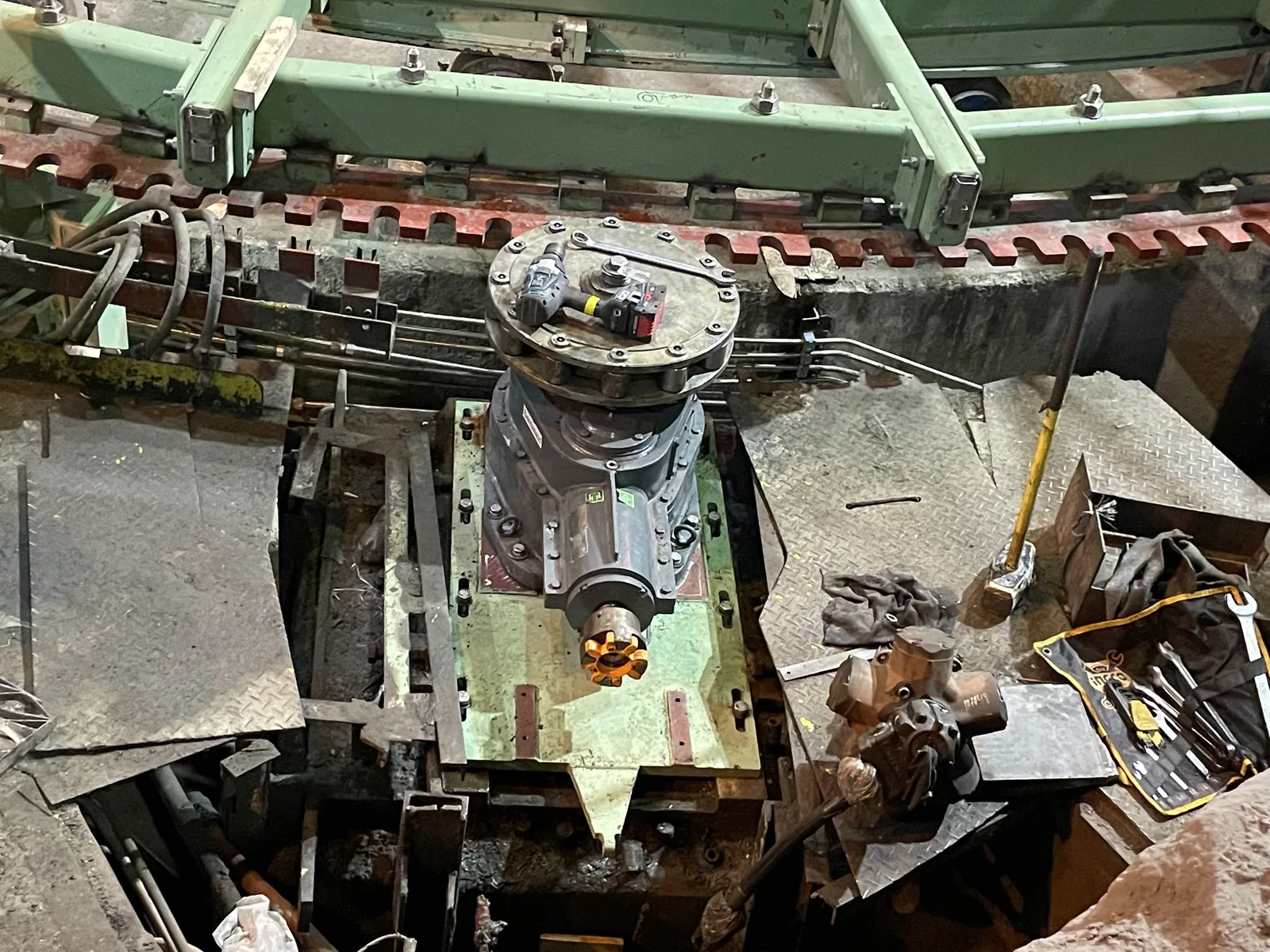

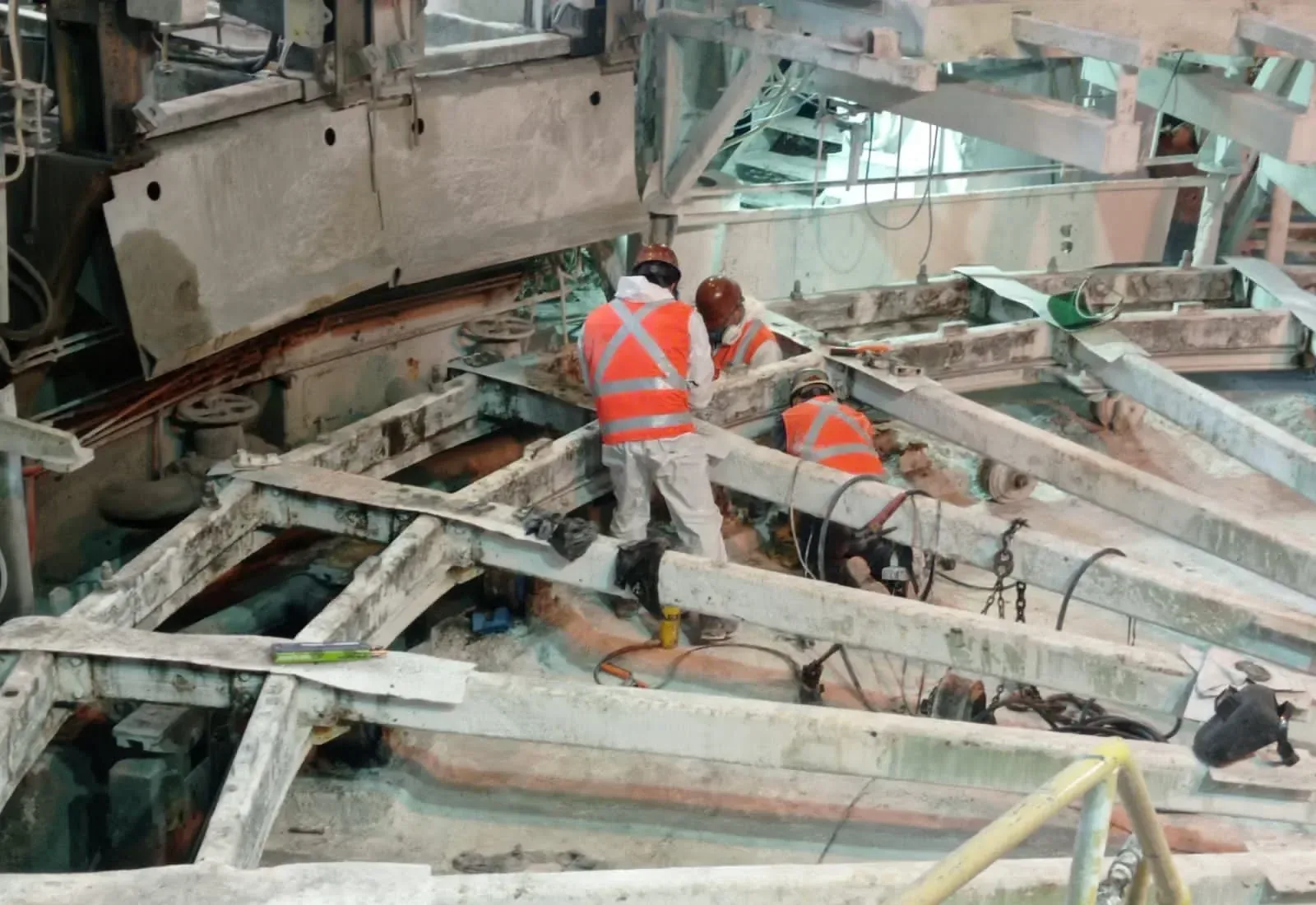

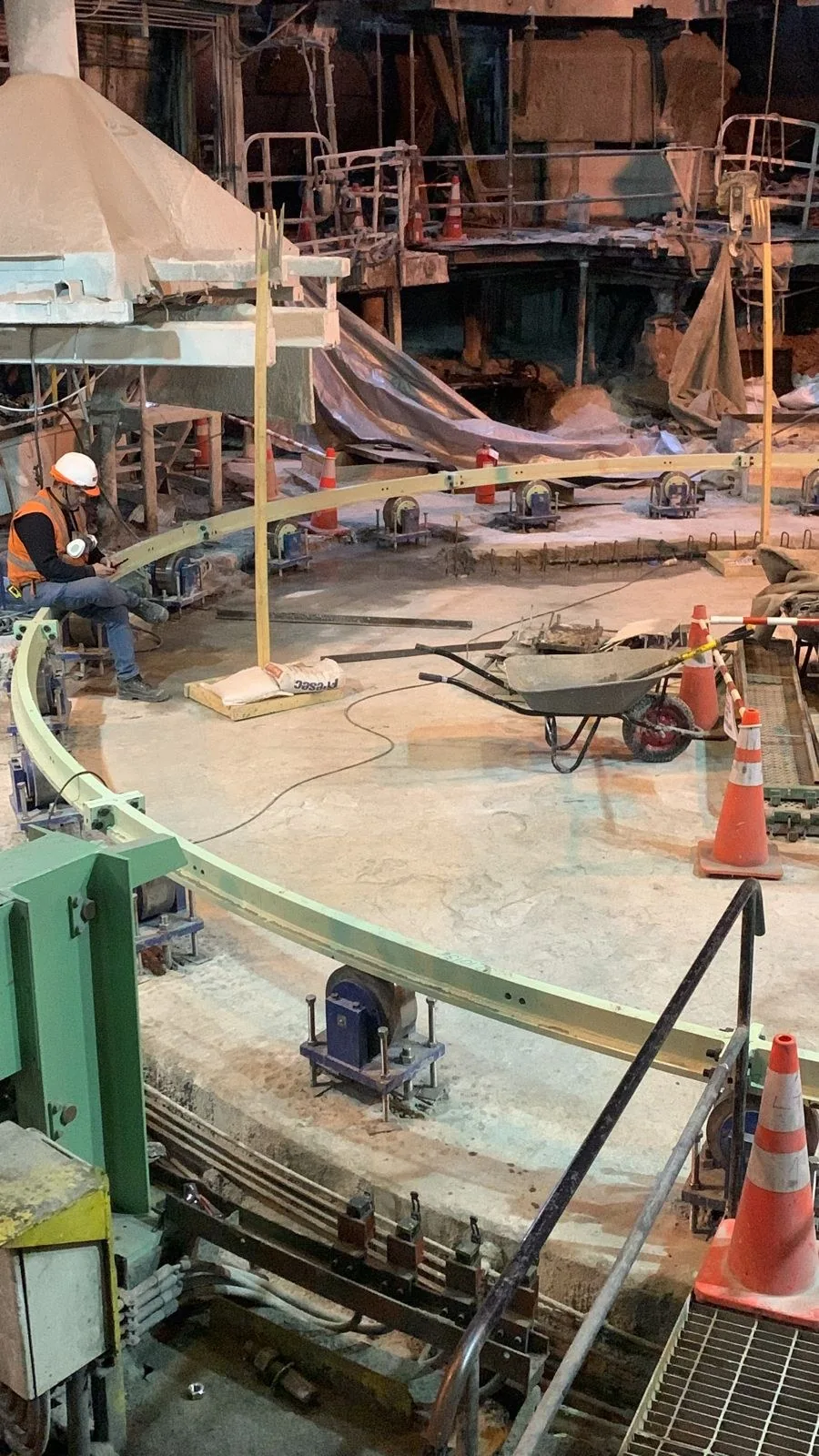

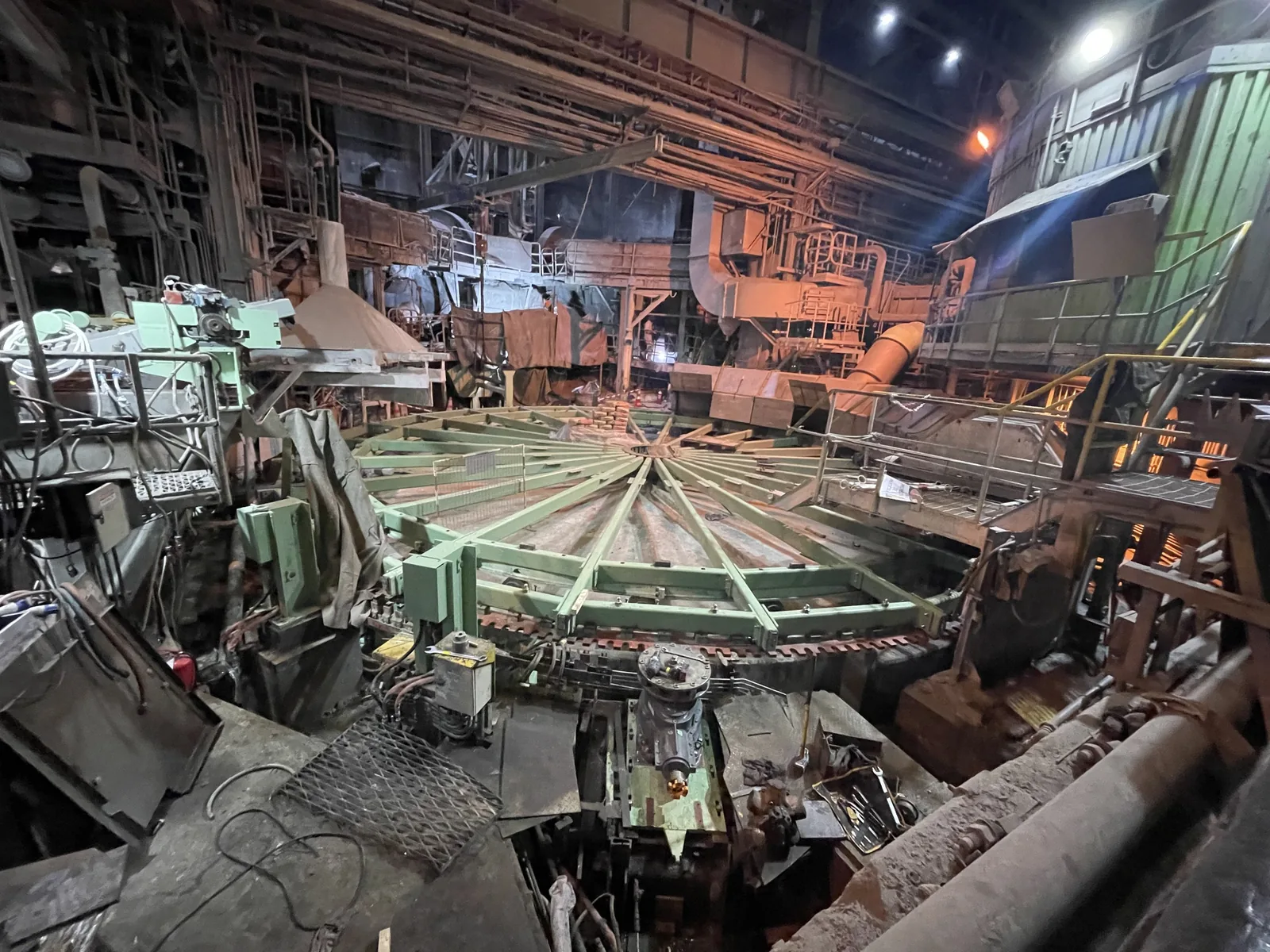

Desmontaje de ruedas de moldeo: rayos, polines, cremalleras, motor, reductores, sistemas de enfriamiento, take off y romanas

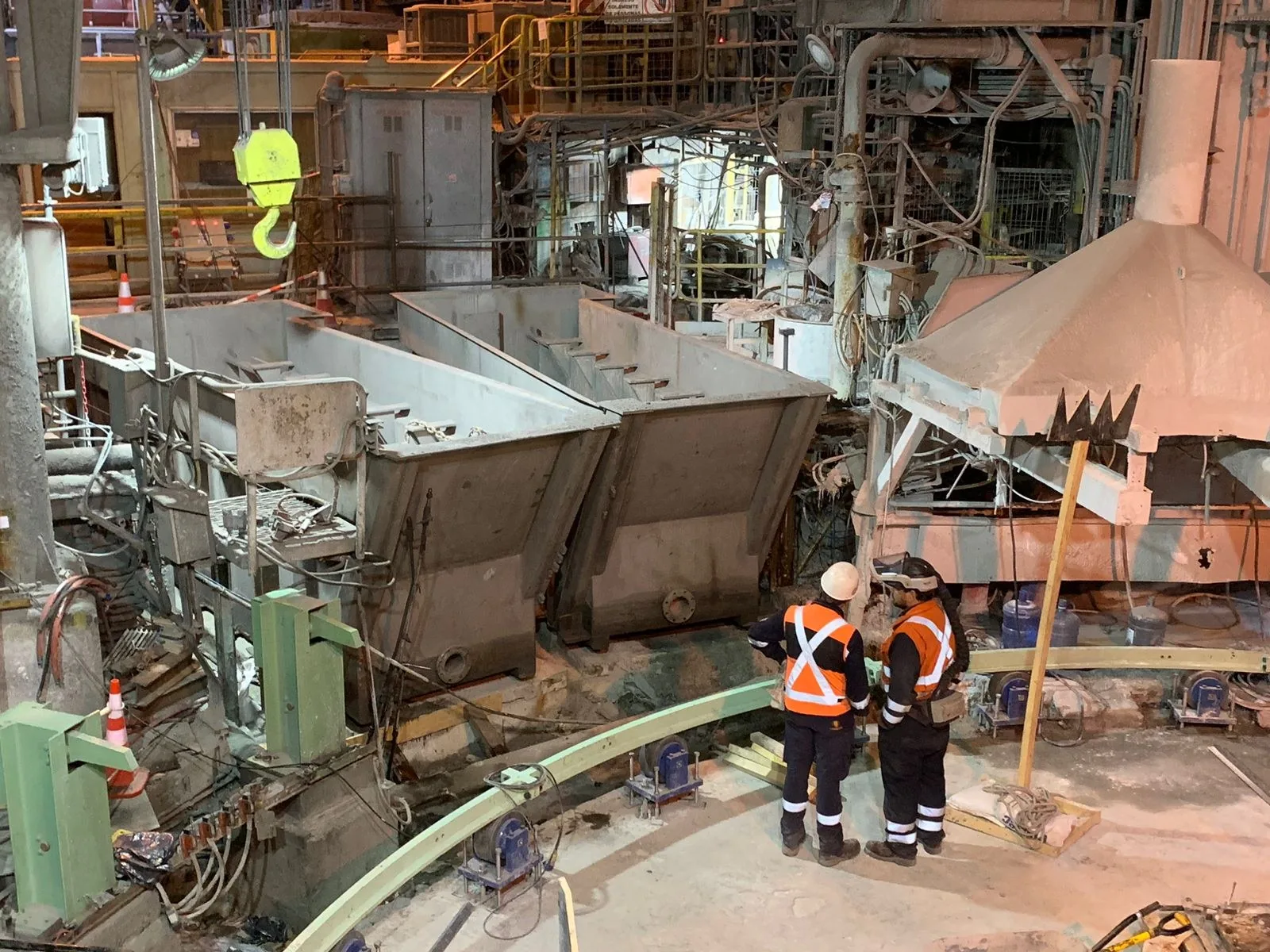

La rueda de moldeo es un carrusel de moldes que recibe el cobre refinado y lo solidifica en forma de ánodos. Las ruedas 3 y 4 se desmontaron por completo.
- 02

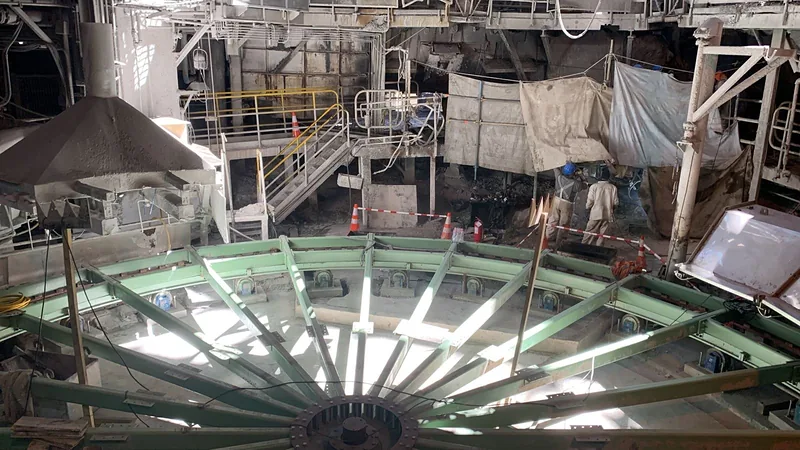

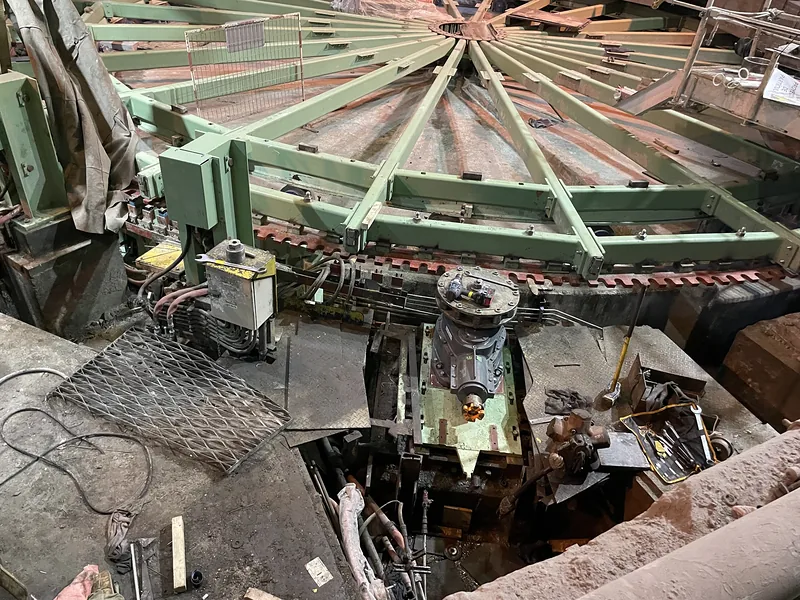

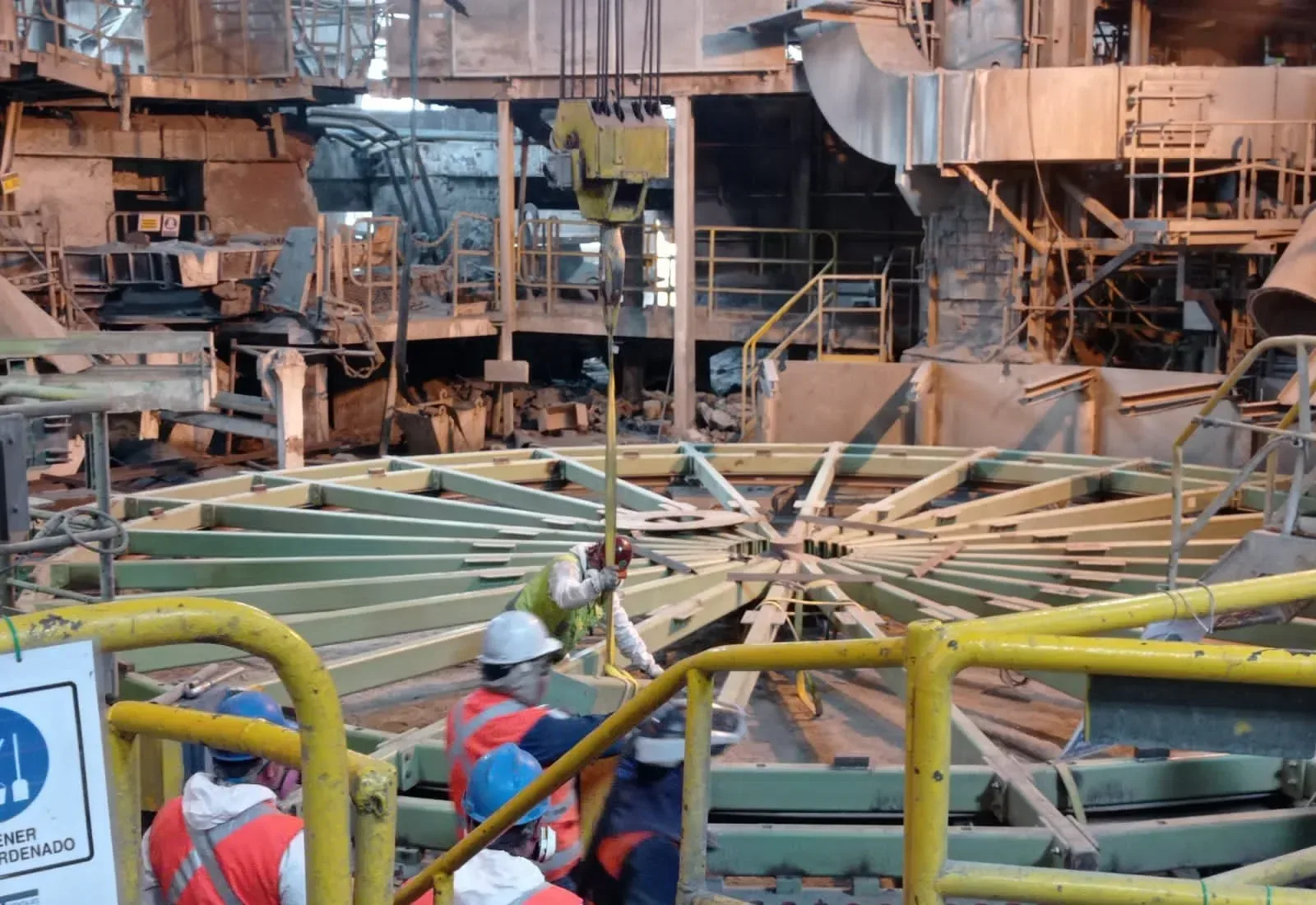

Montaje de todos los elementos nuevos de las ruedas de moldeo 3 y 4

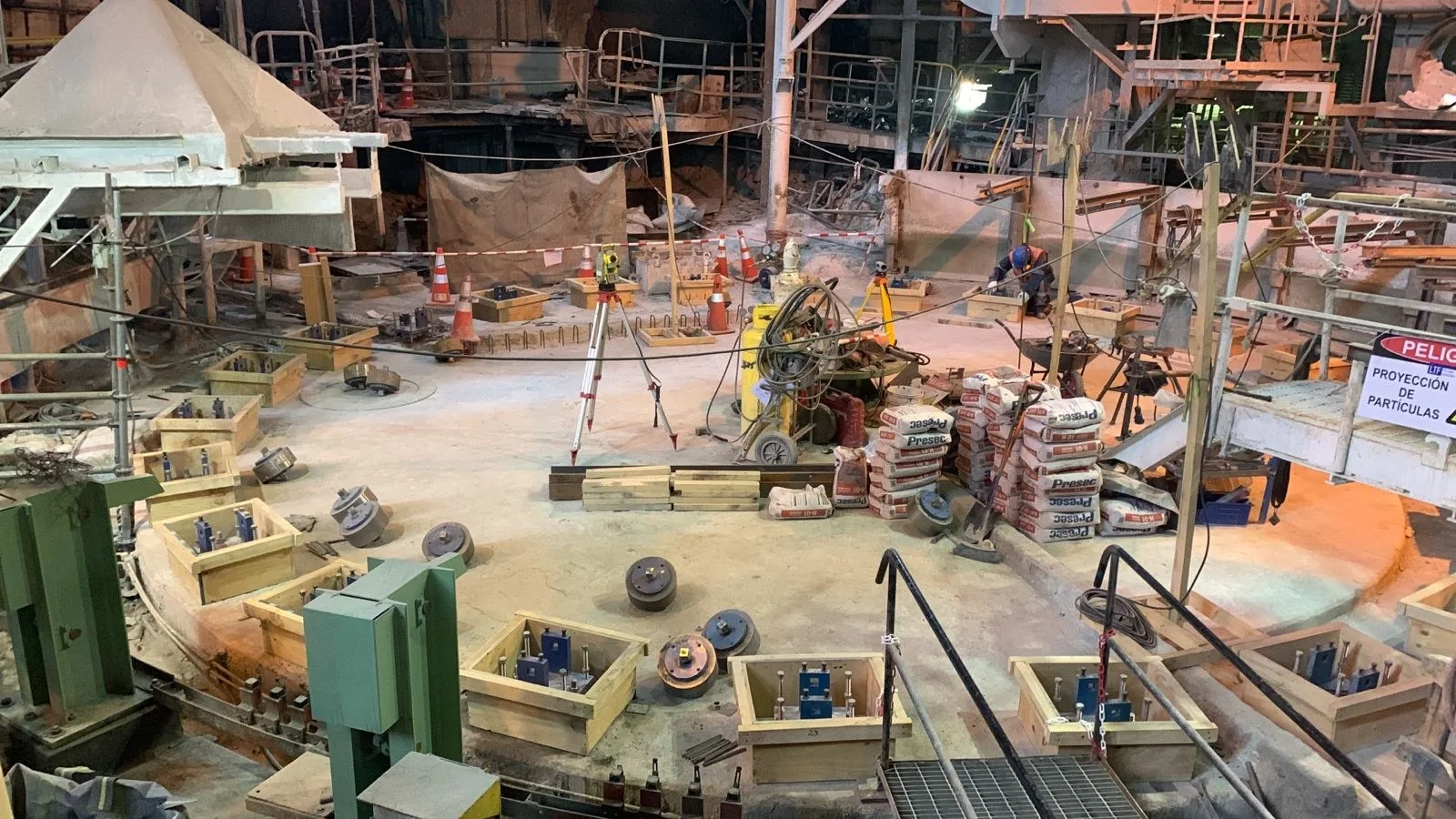

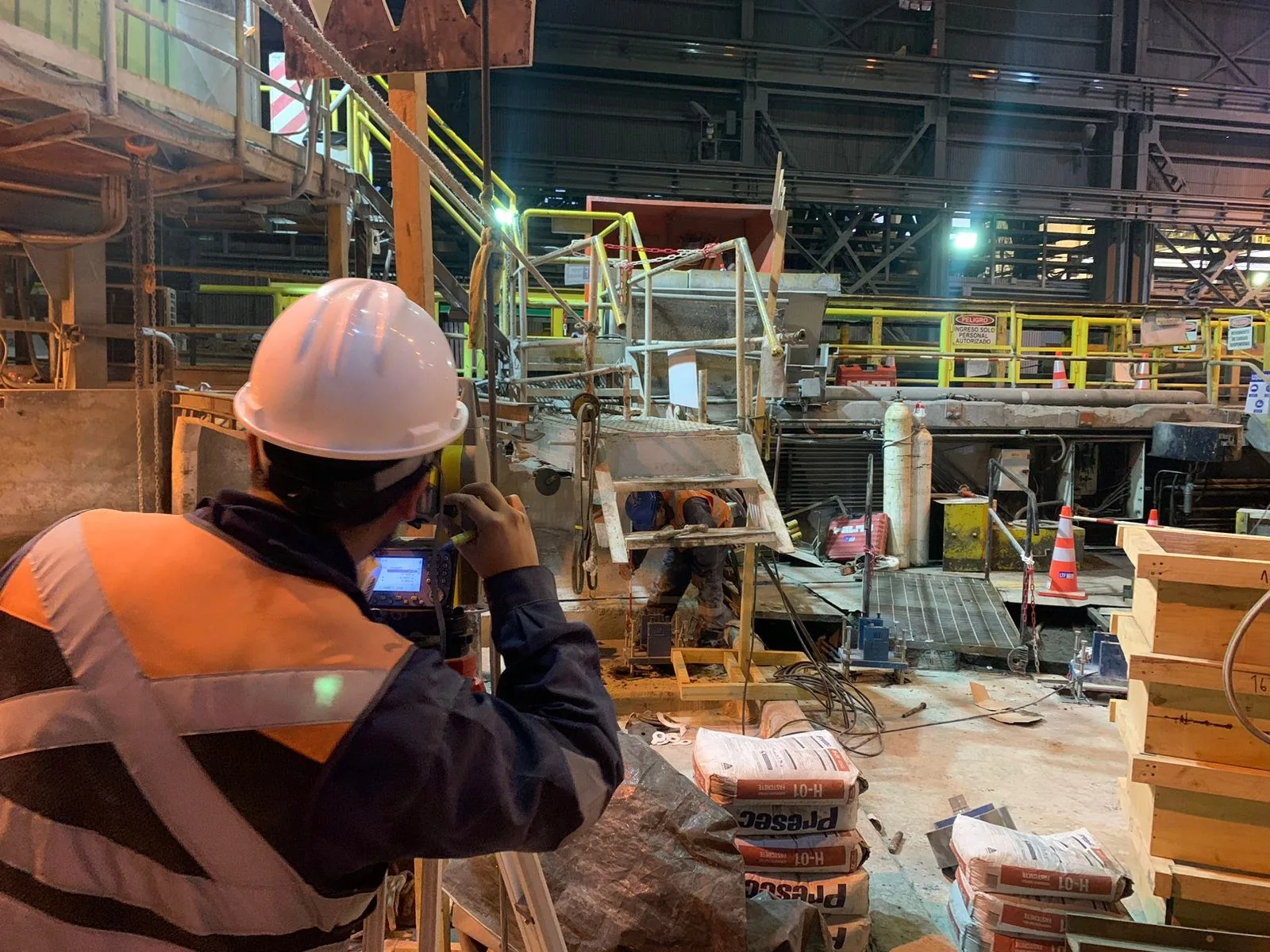

Con las ruedas desmontadas se instalaron todos sus elementos nuevos, con control topográfico en el área de trabajo.
- 03

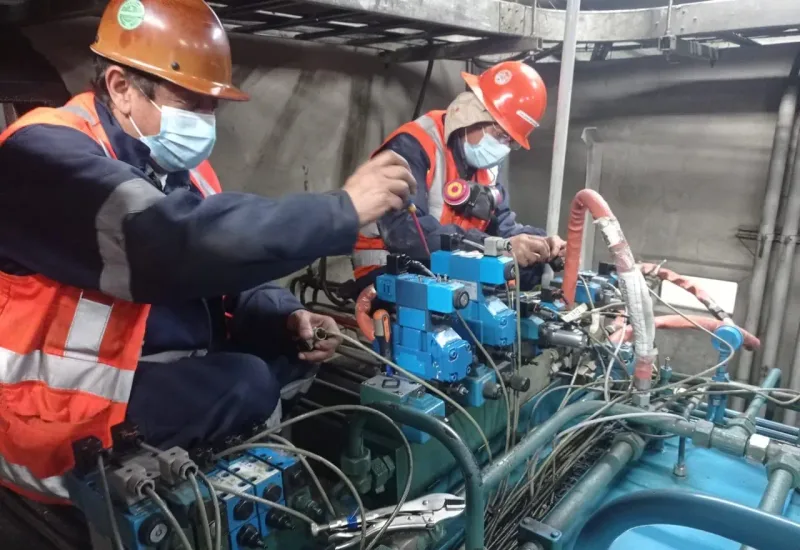

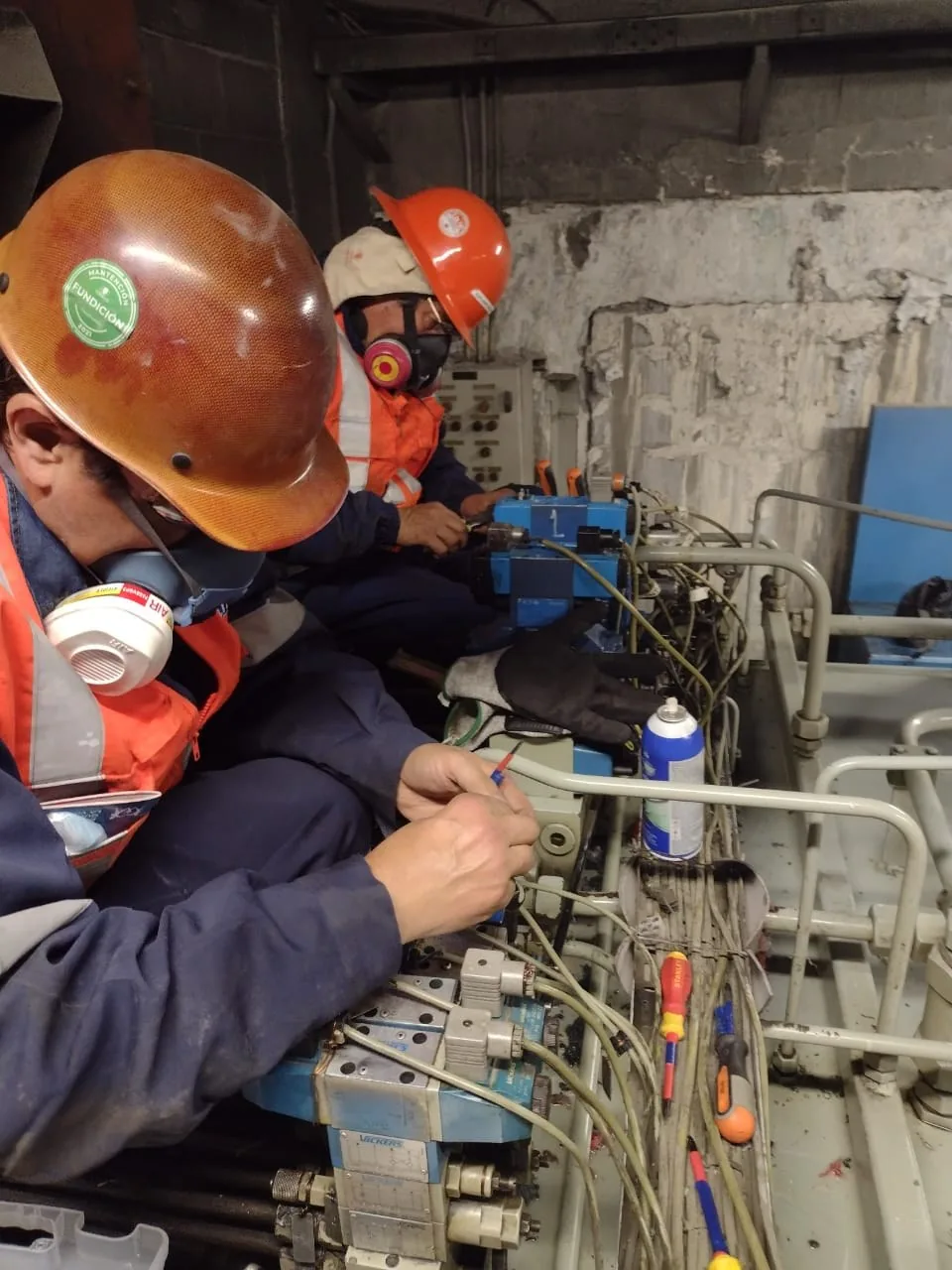

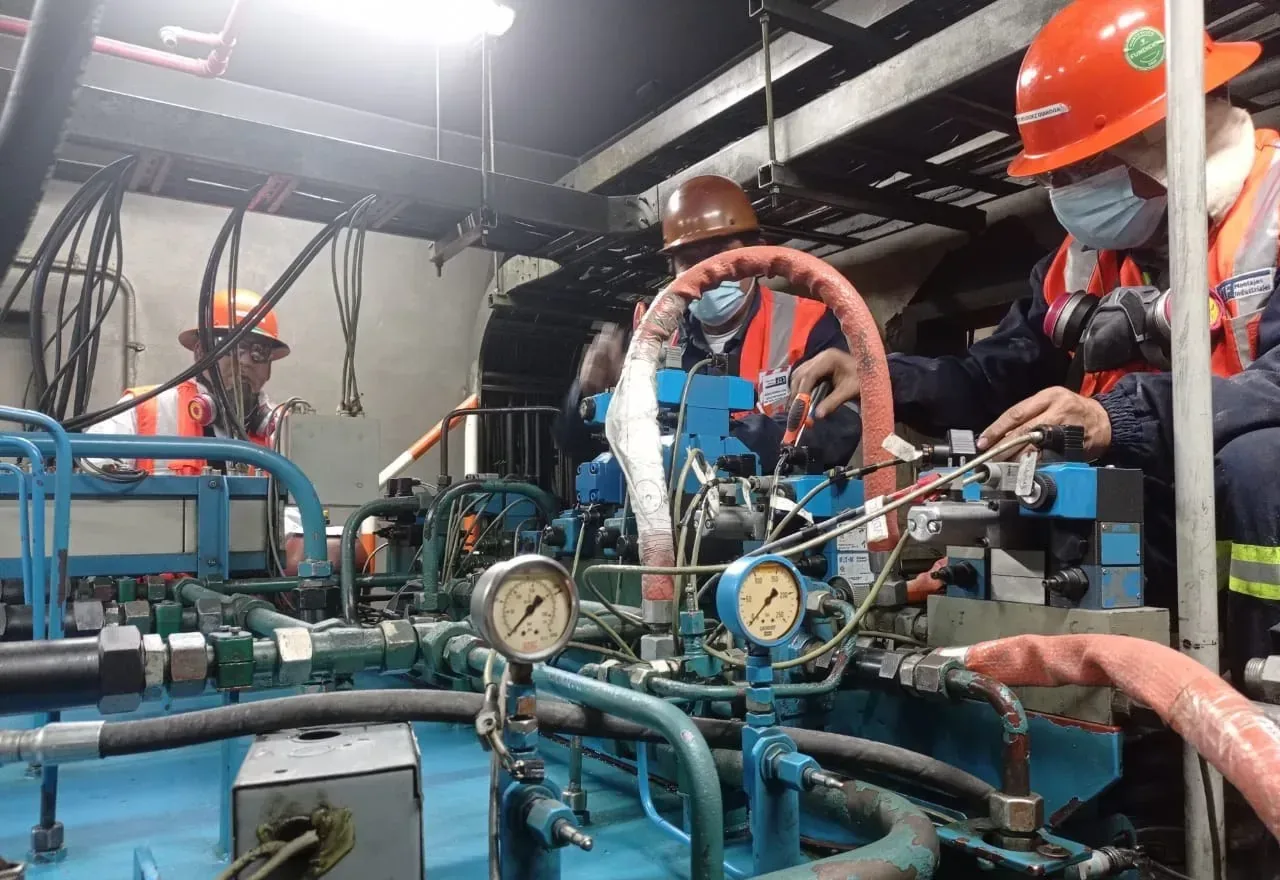

Montaje del sistema hidráulico y limpieza por flushing
Con la estructura montada se instaló el sistema hidráulico, que se limpió por flushing antes de la puesta en marcha.
- 04
Puesta en marcha y calibración de elementos
La obra cerró con la puesta en marcha de las ruedas y la calibración de sus elementos. De ellas salen los ánodos que la refinería electrolítica necesita para producir cátodos.
- 05

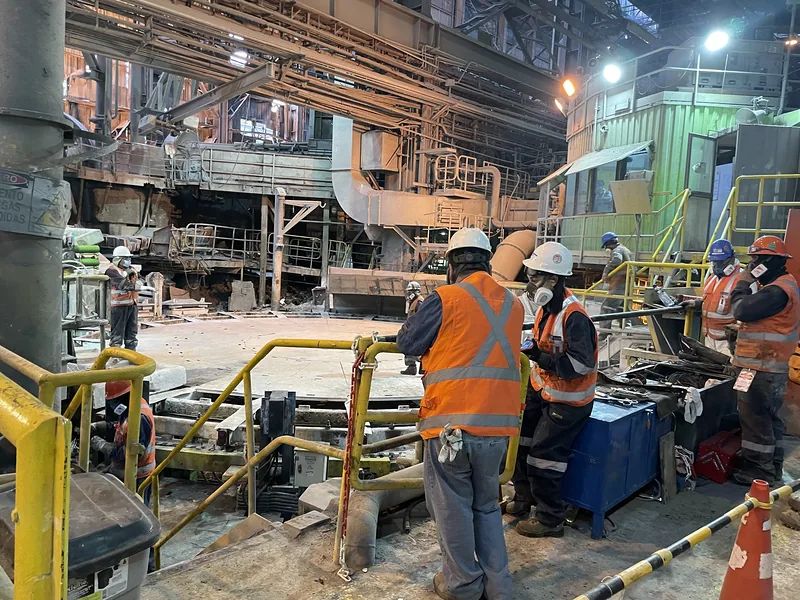

Dotación de 150 trabajadores en doble turno
Desmontaje, montaje, hidráulica y puesta en marcha se ejecutaron con 150 trabajadores en sistema de doble turno.
Registro de obra.
Fotografías tomadas en la faena. Toque cualquier imagen para verla completa, acercarla y recorrer las 22 del proyecto.
Fundición Chuquicamata, Calama.
Contexto de la faena

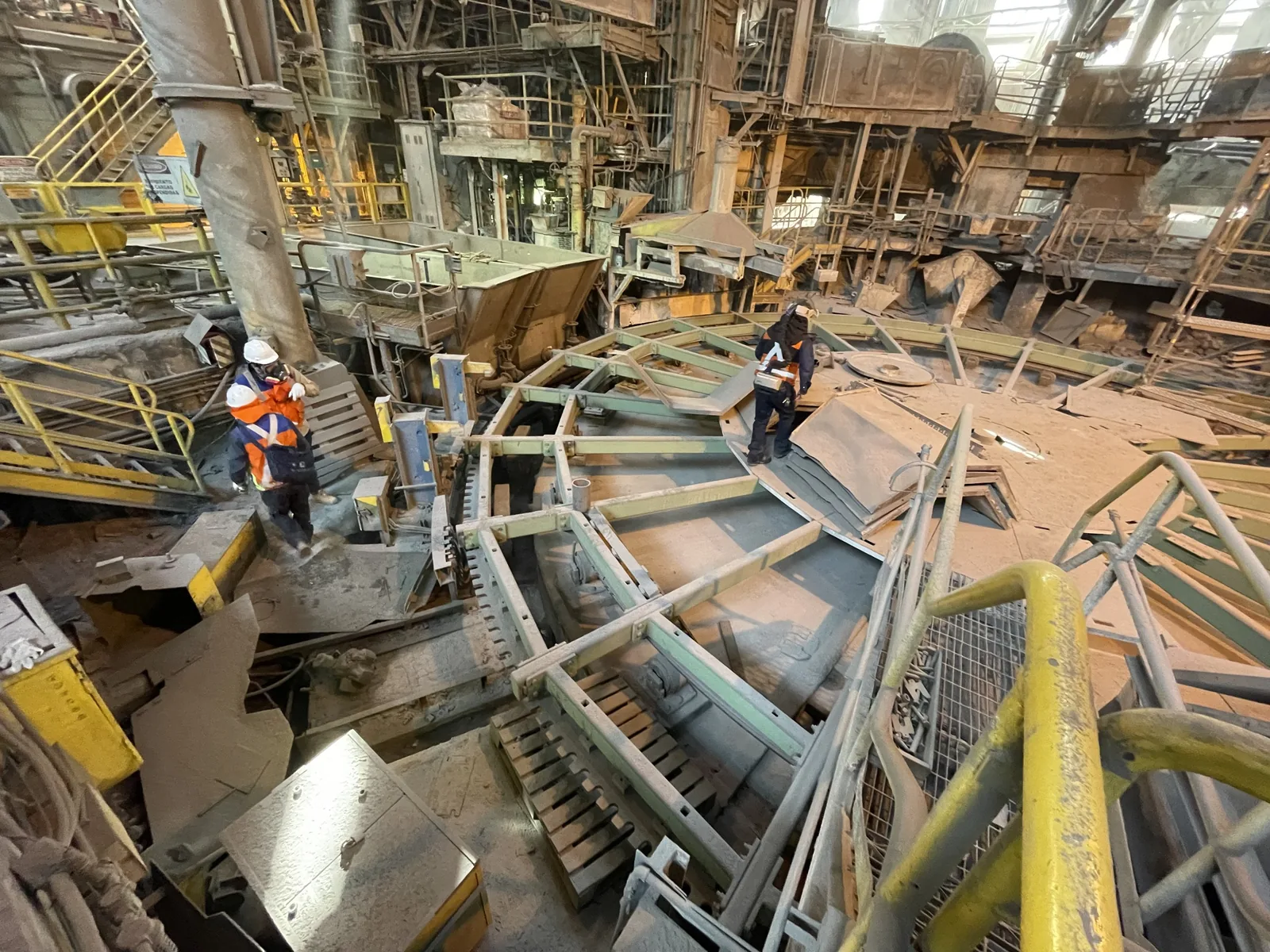

La rueda de moldeo es la estructura circular donde el cobre líquido se solidifica en moldes para formar los ánodos, y se divide en tres zonas: moldeo, enfriamiento y levante de ánodos. Del otro lado de la rueda, cada ánodo se levanta del molde y se sumerge en un estanque de agua para enfriarlo. Los ánodos son indispensables para producir cátodos en la refinería electrolítica.
